КСО и КРУН 6–10 кВ под вашу схему
Собственное производство КСО-298, КСО-393, КРУН, ПКУ и ПСС/ПУС. Проверяем схему до запуска в цех и испытываем оборудование до отгрузки. Оборудование 35 кВ — под проект.
КБпроверка схемы до производства
5 этапов ОТКдо отгрузки
1 рабочий деньпервичный ответ инженера
02 / КАТАЛОГ ОБОРУДОВАНИЯ
Пять серий собственного производства
Выберите изделие, чтобы открыть его страницу, или сразу передайте исходные данные инженеру.
ИНТЕРАКТИВНАЯ ВИТРИНАНаведите на изделие
01РАСПРЕДЕЛЕНИЕКРУН 6–10 кВ
02РАСПРЕДЕЛЕНИЕКСО-298 6–10 кВ

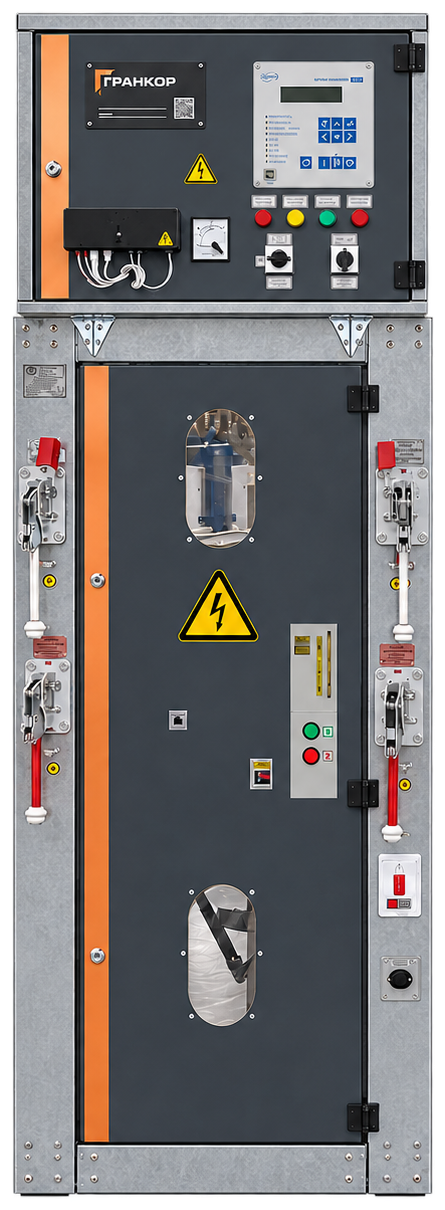

03РАСПРЕДЕЛЕНИЕКСО-393 6–10 кВ

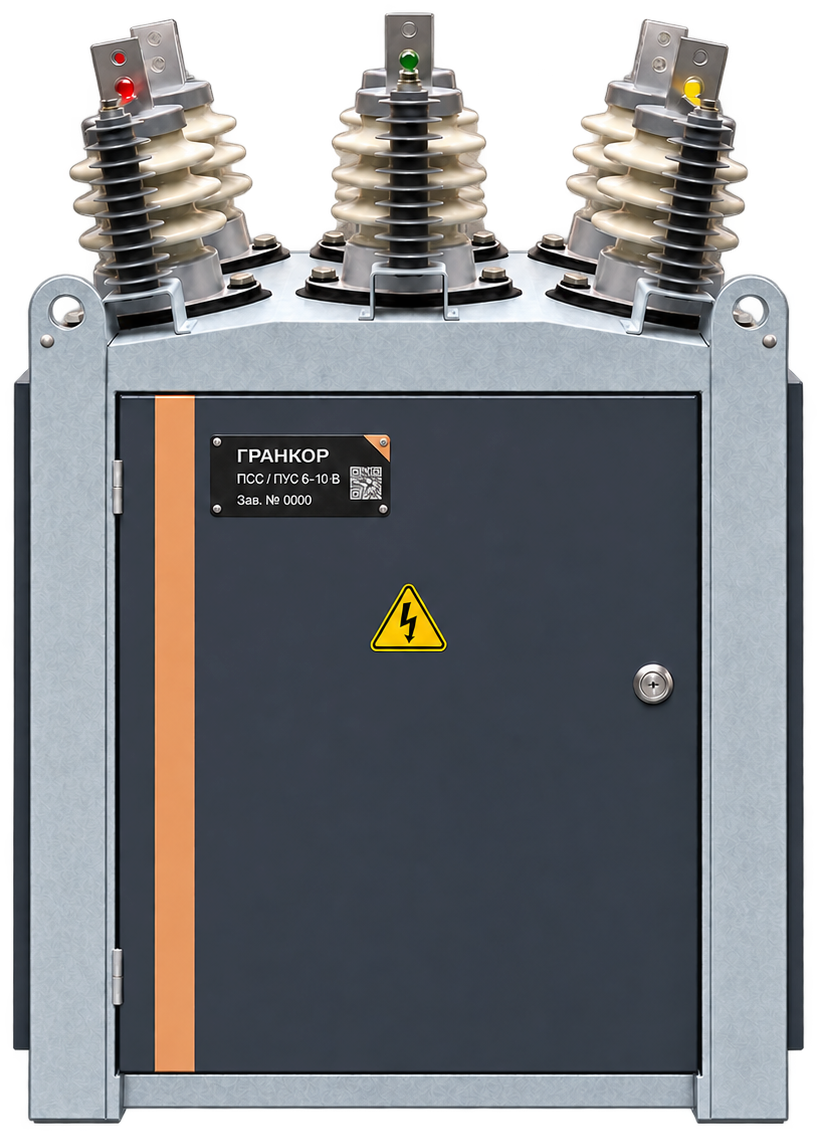

04СЕКЦИОНИРОВАНИЕПСС / ПУС 6–10 кВ
05КОММЕРЧЕСКИЙ УЧЁТПКУ 6–10 кВ
ВЫБЕРИТЕ ИЗДЕЛИЕ
Пять ключевых серий — один инженерный подход.
Каждое исполнение начинается с вашей схемы, требований к сети и условий эксплуатации.
ДЛЯ ПОДГОТОВКИ ЗАПРОСАОпросные листы по каждой серии
03 / ВАША ЗАДАЧА
Начнём с вашей ситуации,
а не с аббревиатуры изделия
Четыре типовых сценария. Сразу покажем, с чего начнётся инженерная проработка и какие исходные данные действительно нужны.
Строительство или расширение мощности
Разберём ТУ, однолинейную схему и нагрузку. Сначала согласуем состав оборудования, затем исполнение и стоимость.
ДЛЯ СТАРТАТУ, проект или описание объекта
Оборудование для действующего РУ
Проверим габариты, кабельные вводы и стыковку с существующими секциями. Решение учитывает доступное окно остановки.
ДЛЯ СТАРТАФото РУ, размеры и схема
Учёт, секционирование и автоматика
Разделим задачу учёта и управления сетью. Определим питание, РЗА, границу учёта и требования сетевой организации.
ДЛЯ СТАРТАТУ, схема ВЛ и место установки
Особые условия закладываем в решение
Учтём климат, ограничения по габаритам, состав аппаратов и требуемый срок. Нестандарт начинается с исходных данных, а не с удорожания.
ДЛЯ СТАРТАУсловия, чертёж и параметры
Не нашли точного совпадения?Опишите объект или приложите исходные данные — инженер определит, с чего начать проработку.
Инженер рядом с производствомКБ · ЦЕХ · ОТК
04 / ИНЖЕНЕРНОЕ РЕШЕНИЕ
Сначала разобраться. Потом производить.
Собственное КБ проверяет схемы главных и вторичных цепей, компоновку, блокировки и комплектацию. Аппараты и исполнение согласуем до изготовления корпуса и сборки.
01Параметры сети и исходные данныеВХОД
02Риски, ограничения и техническое решениеКБ
03Согласованное оборудованиеВ ЦЕХ
НА ВЫХОДЕОднолинейная схема, компоновка и спецификация на согласование
СХЕМА → КОМПЛЕКТАЦИЯ → СОГЛАСОВАНИЕ → ПРОИЗВОДСТВО
05 / ПРОИЗВОДСТВО
Производим сами.
Контролируем каждый этап.
Один производственный цикл: от подготовки корпуса до полностью собранного оборудования, готового к контролю и испытаниям.

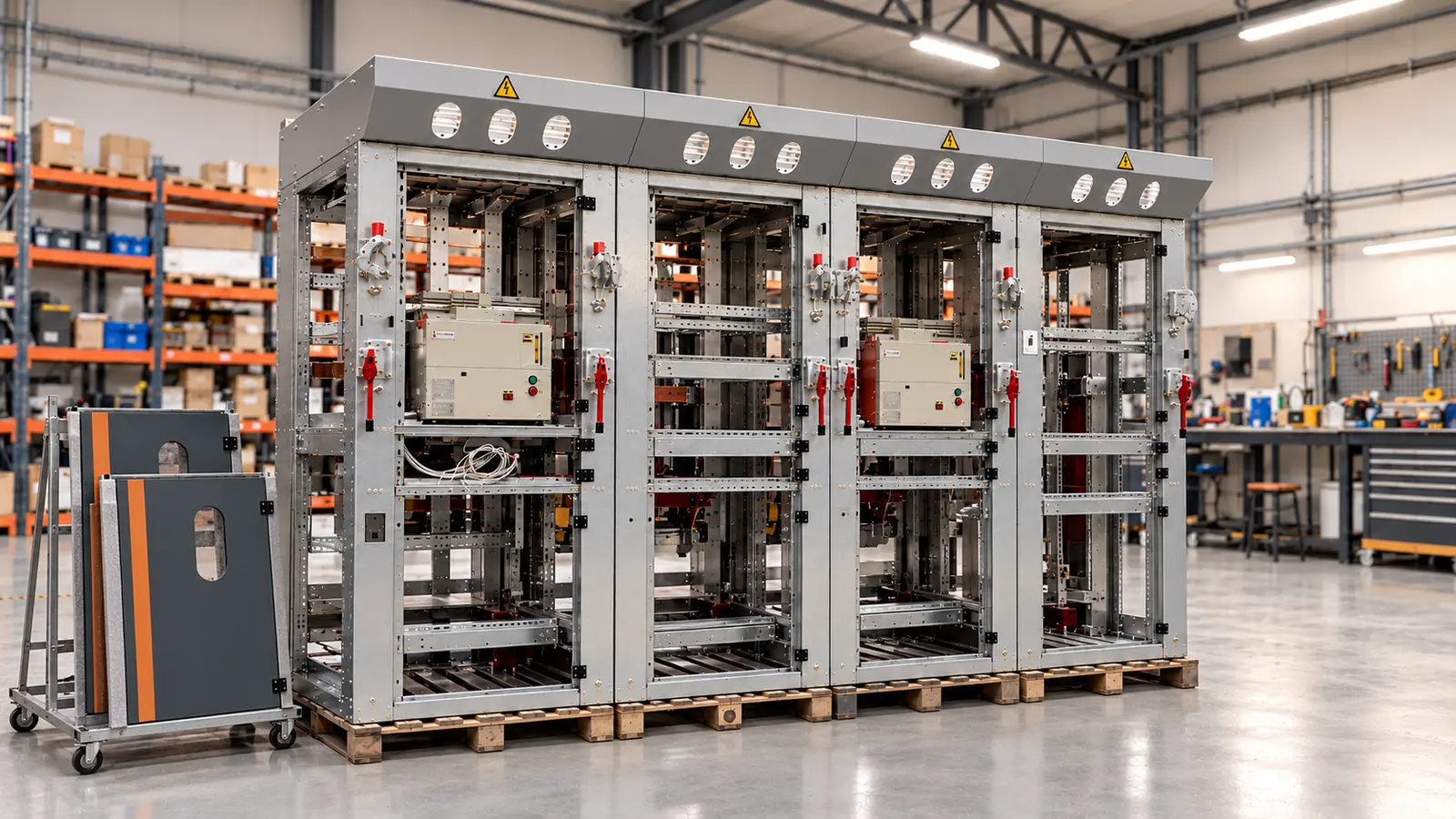

Оцинкованный корпус Графитовые двери Медные акценты
КОНСТРУКТИВНЫЕ ПРЕИМУЩЕСТВА КСО
На примере ячеек КСО показываем детали, которые влияют на безопасность, качество монтажа и удобство эксплуатации.
Оцинкованная сталь 2 мм
Корпуса КСО собираем клёпаным методом. Конструкция сохраняет аккуратную геометрию и защитное цинковое покрытие.
Кембрики с термопечатью
Маркируем вторичные цепи термоусадочными кембриками с печатными обозначениями — без рукописных подписей.
Три функциональных отсека
Разделяем силовой и релейный отсеки, а также отсек вакуумного выключателя для понятного обслуживания.
Блокировки и ловители тяг
Ловители удерживают тягу при обрыве и не позволяют ей попасть на токоведущие части. Предусматриваем необходимые блокировки.
Положение аппаратов видно
Смотровые окна позволяют контролировать положение разъединителя. Внутри предусматриваем освещение.
Заземление и безопасные кромки
Заземление выполняем проводником 16 мм². Кромки металла скругляем, чтобы снизить риск порезов при монтаже и обслуживании.
06 / КОНТРОЛЬ И ИСПЫТАНИЯ
До отгрузки оборудование должно доказать готовность
Проверяем сборку, коммутацию, механизмы и электрические параметры. Результаты контроля фиксируем в документации.
МАРШРУТ ОТК
Проверяем соответствие монтажа рабочей документации и маркировке.
07 / ОТГРУЗКА И ДОКУМЕНТАЦИЯ
Готовим оборудование к монтажу,
а не просто к отгрузке

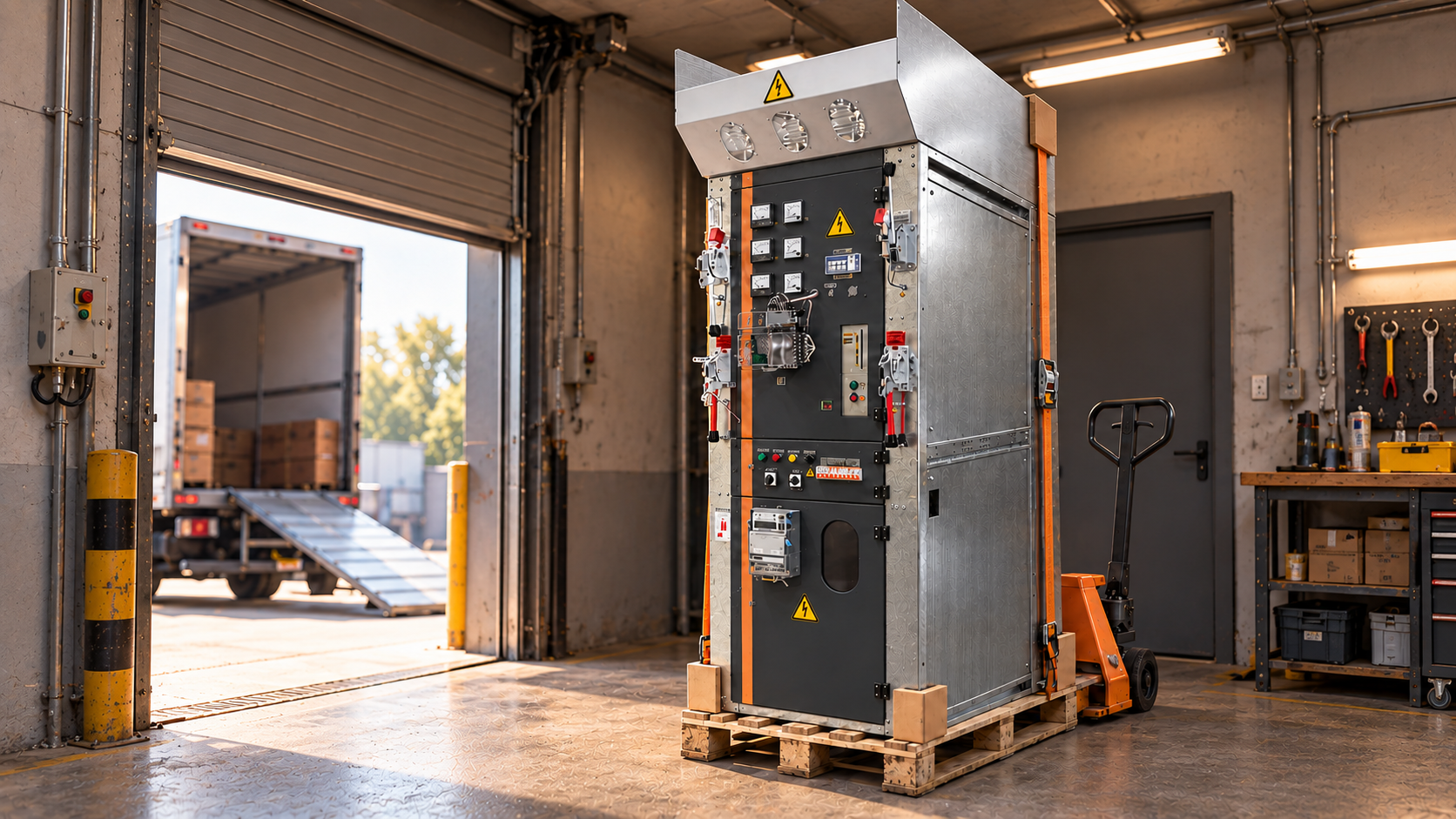

ГОТОВО К ПОСТАВКЕ
Комплектность понятна до прибытия на объект
Проверяем оборудование перед отгрузкой, защищаем его для перевозки и передаём комплект документов, необходимый для монтажа и эксплуатации.
- Маркируем оборудование и комплектующие
- Фиксируем и защищаем узлы для перевозки
- Прикладываем паспорт, схемы и руководство
08 / МОНТАЖ И ПНР
Монтаж, пусконаладка и ретрофит на объекте
Выполняем монтаж, пусконаладочные работы и модернизацию действующих распределительных устройств 6–35 кВ. Подключаемся к тому участку работ, который требуется на объекте.

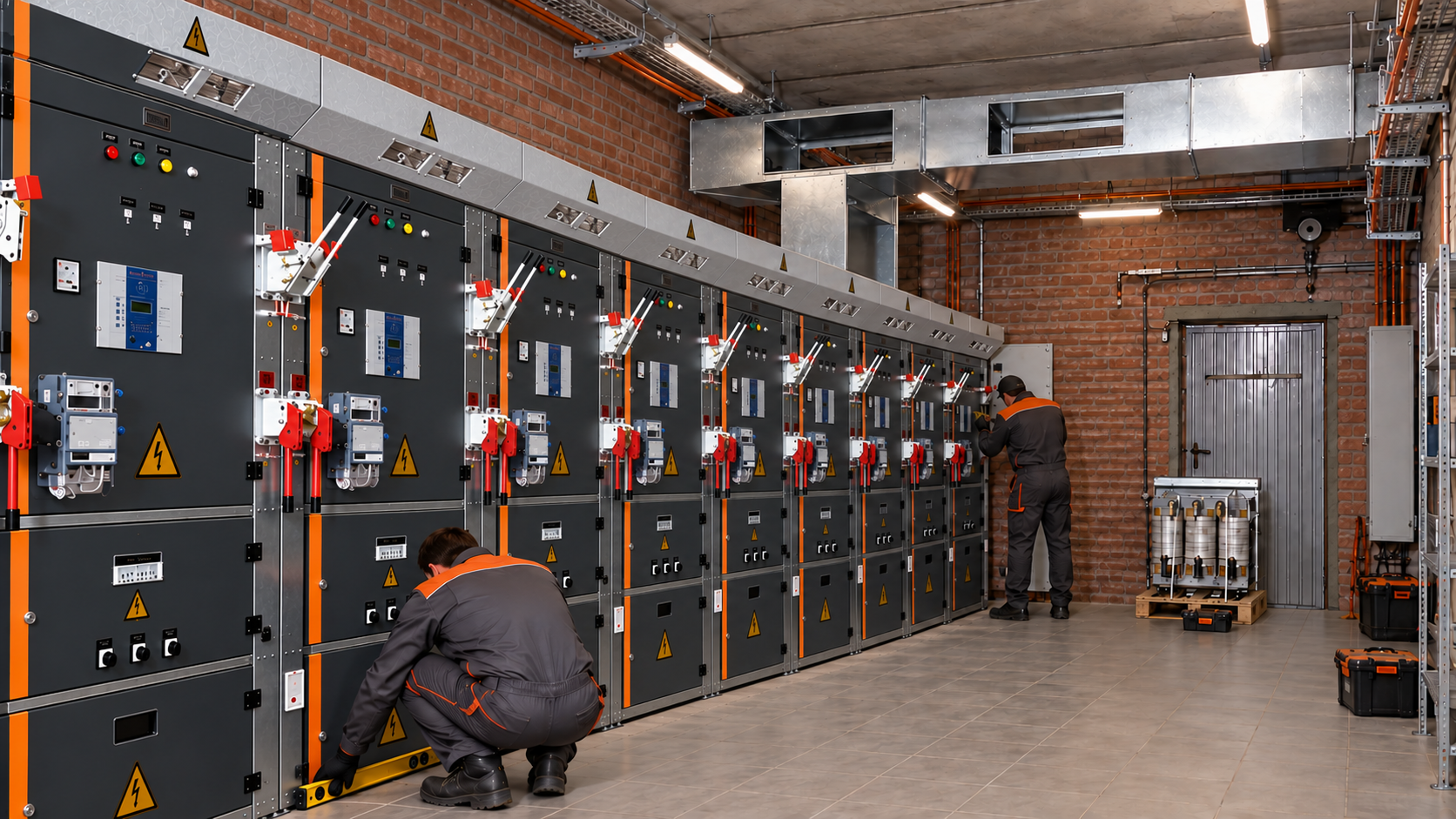

Устанавливаем и стыкуем оборудование на объекте
Выполняем установку секций КСО, механическую стыковку, привязку и проверку блокировок с учётом существующего распределительного устройства.
УСТАНОВКАСТЫКОВКА СЕКЦИЙПРОВЕРКА БЛОКИРОВОК

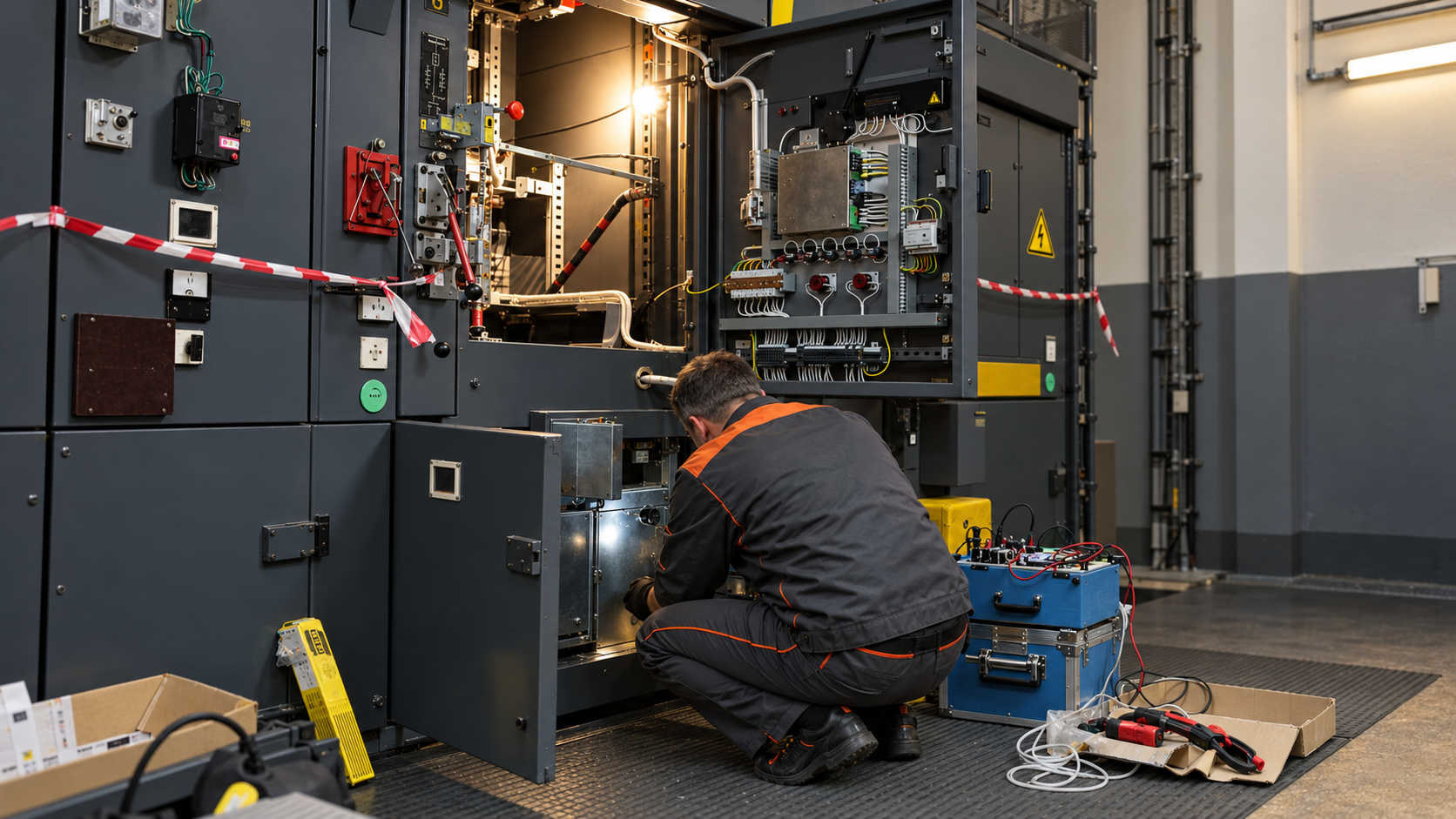

Проверяем схему до ввода в работу
Проверяем первичные и вторичные цепи, защиты, автоматику и работу аппаратов. Результаты оформляем по согласованной программе.
ПЕРВИЧНЫЕ ЦЕПИРЗА И АВТОМАТИКАПРОТОКОЛЫ

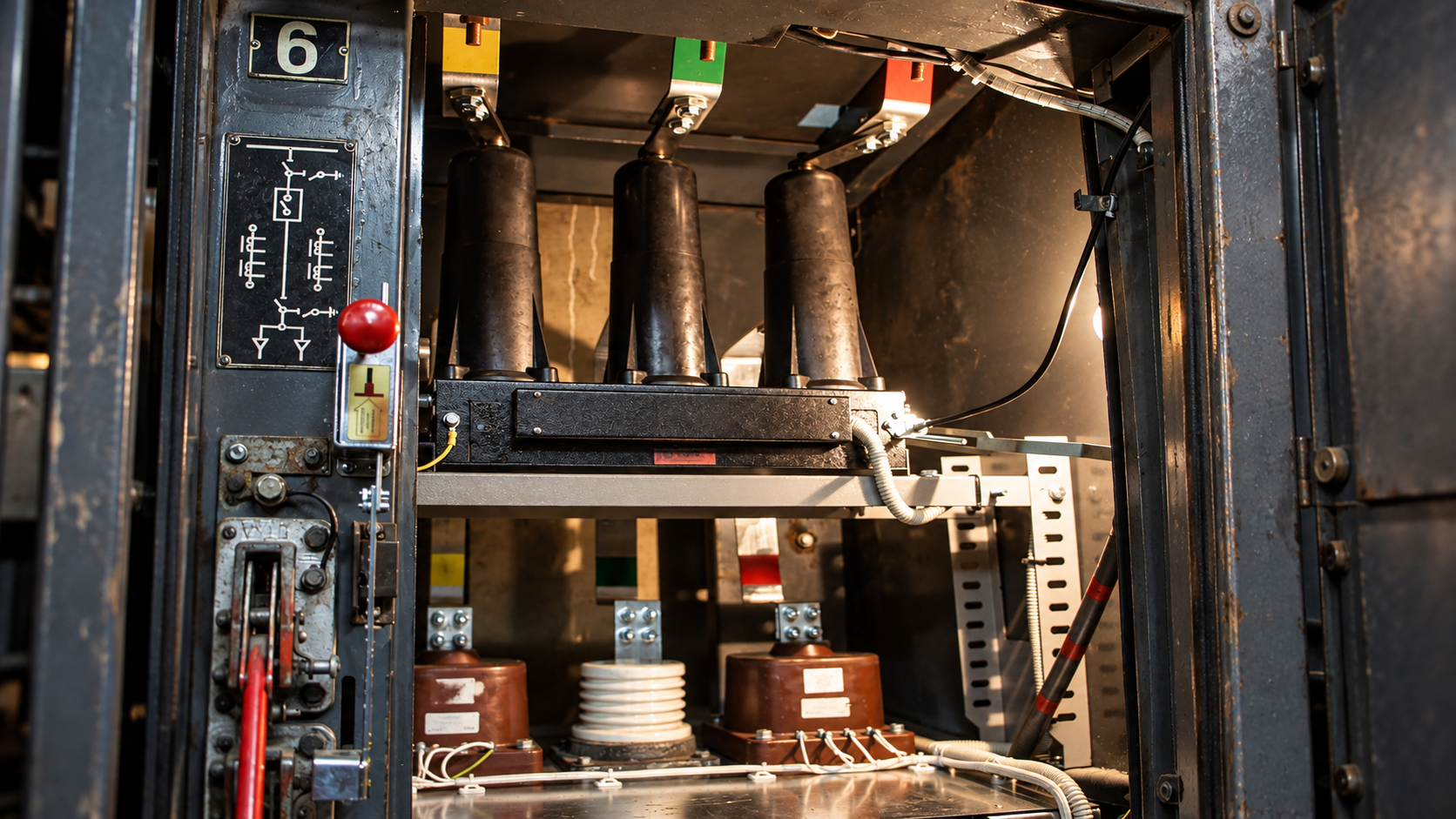

Продлеваем ресурс действующего РУ
Оцениваем состояние ячейки, заменяем выработавшие ресурс аппараты и адаптируем современный вакуумный выключатель к существующей конструкции.
ОБСЛЕДОВАНИЕВАКУУМНЫЙ ВЫКЛЮЧАТЕЛЬАДАПТАЦИЯ СХЕМ
Нужно выполнить работы на объекте?Пришлите схему, фотографии или описание — инженер оценит объём монтажа, ПНР или ретрофита.
09 / ДОКУМЕНТЫ
Документы для проектировщика и закупки
Опросные листы скачиваются без формы. Остальные материалы можно запросить у инженера, пока мы готовим их к открытой публикации.
XLSXОпросные листы
01КСО-298Исходные данные для расчёта и комплектацииСкачать опросный лист ↓
02КСО-393Исходные данные для расчёта и комплектацииСкачать опросный лист ↓
03КРУНИсходные данные для наружного РУСкачать опросный лист ↓
04ПКУИсходные данные для коммерческого учётаСкачать опросный лист ↓
05ПСС / ПУСИсходные данные для секционирования и учётаСкачать опросный лист ↓
PDF / DWGПроектирование и приёмка
10 / СЛЕДУЮЩИЙ ШАГ
Пришлите ТЗ, схему или опишите задачу
Начать можно с неполной информации. Инженер проверит исходные данные и задаст только необходимые вопросы.
ЧТО БУДЕТ ДАЛЬШЕ
- 01Инженер изучит данные в течение рабочего дня
- 02Уточнит недостающие параметры
- 03Направит техническое решение и предложение
